Laufräder für Eichhörnchen und Degus

Ein Laufrad kann und soll fehlenden Platz nicht ersetzen.
sondern nur als zusätzliches Mittel zum Austoben dienen.

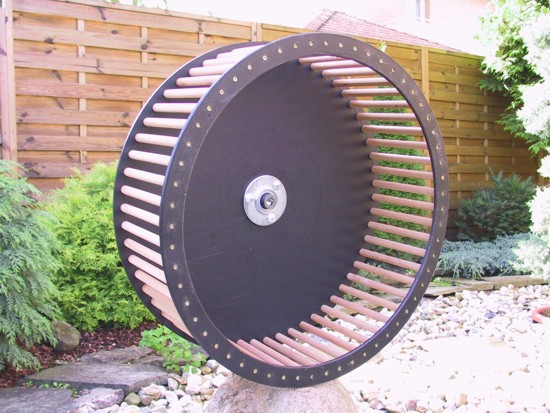

Kurze Beschreibung über den Bau eines Laufrades.

Da es im Handel keine Laufräder zu kaufen gibt, die für unsere Eichhörnchen groß genug wären, stelle ich die Laufräder selber her.

Jahre lange Berufserfahrung im sonder Maschinenbau haben mich dazu veranlasst, keine Materialien zu verwenden die sich durch Kontaktkorrosion selbst zerstören (Aluminium und VA) oder eine leicht giftige Oxidation - Schicht bilden wie es bei Alu üblich ist.

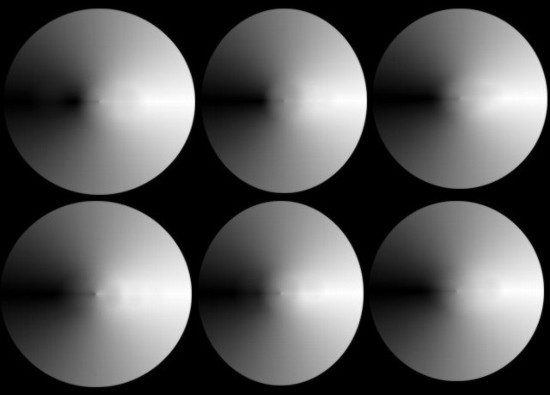

Auf der 2,1 x 1,1 Meter großen Platte aus schlag und Bruchfesten Industriekunststoff  werden sechs 50 cm Ø große Kreise mit einen Zirkel angerissen und mit der Stichsäge grob ausgeschnitten.

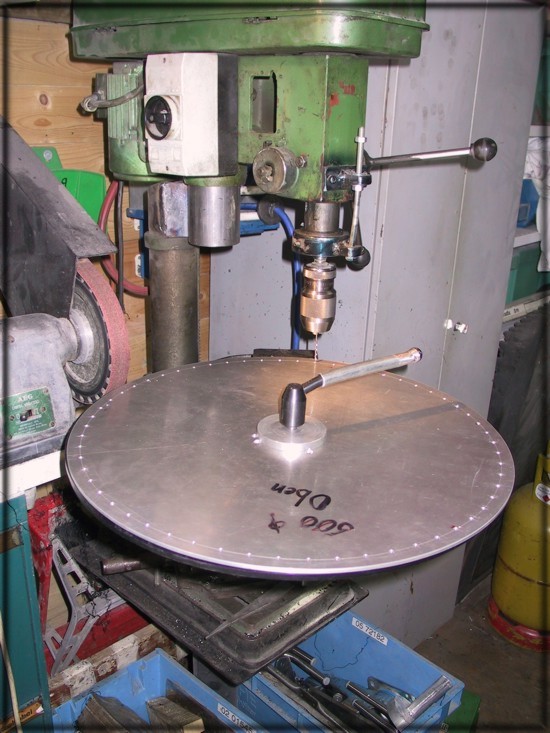

Diese Rohlinge bekommen in der Mitte eine 12mmØ Bohrung. Es werden immer zwei Platten für die weitere Bearbeitung zusammen geschraubt. Dann bohre ich mittels Bohrschablone das erste Loch von 3,2 Ø für die Holzstäbe  Durch dieses kommt eine Schraube oder Nagel damit sich die beiden Platten beim weitern Bohren nicht mehr verdrehen können. Jetzt werden die Restlichen Bohrungen in diesen Platten erstellt.

Nach dem Bohren werden die Bohrungen jeweils von den Außenseiten gesenkt um später die Senkkopfschrauben aufzunehmen.

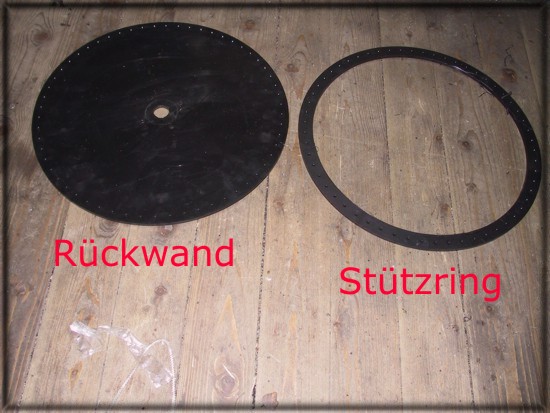

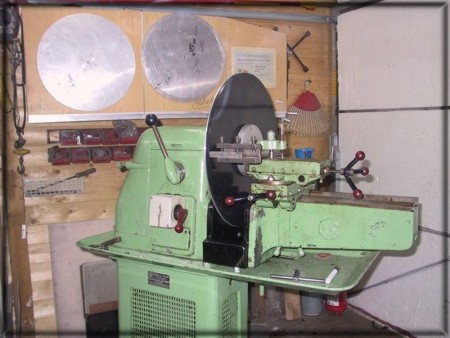

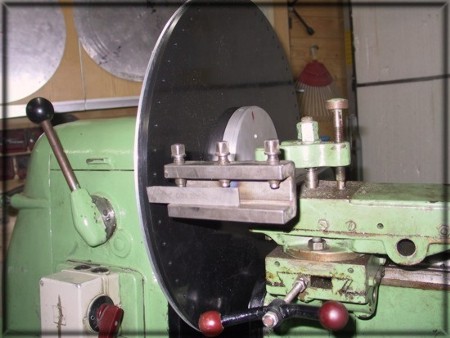

Danach werden die zwei Platten zusammen auf einer kleinen Drehbank welche ich für diesen großen Scheibendurchmesser umgebaut habe auf 50 cm Ø Abgedreht, und von einer Platte ein Ring abgestochen welcher vorne am Laufrad den Rand/Stützring bildet.

Jetzt werden in der Rückwand die Bohrungen erstellt welche benötigt werden um den Lagersitz zu befestigen.
 Die Lagerung erfolgt mittels zwei Kugellagern.

Jetzt noch einmal erheblich verbessert!

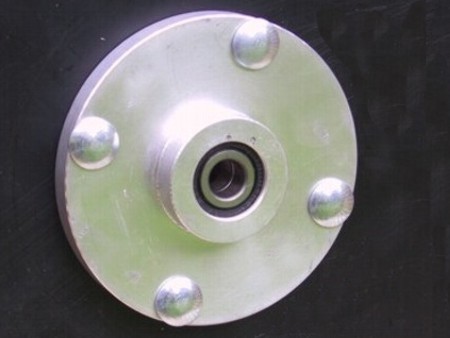

In diesen Lagersitz befinden sich zwei beidseitig geschlossene Rillenkugellager
Erläuterung zu dieser Änderung finden Sie weiter unten.

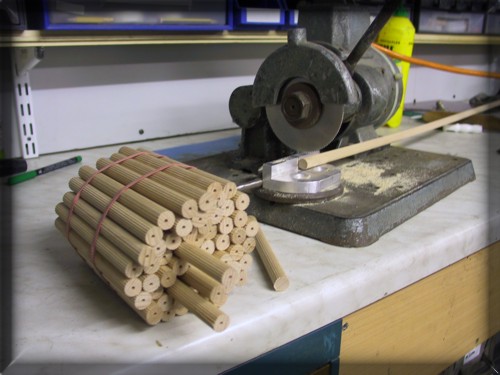

Das Anfertigen der Rundstäbe

 Die Rundhölzer haben 12 mm Ø  und sind 16 cm lang.

Bei der Anfertigung der Rundstäbe ist große Sorgfalt wichtig.

Wenn die Sägeschnitte leicht schräg oder die Bohrungen außermittig sind bekommt das Laufrad einen starken Höhenschlag.

Die Stäbe werden von beiden Seiten mit einen 2mm Ø Bohrer vorgebohrt werden, damit diese beim anschrauben mit den 3x30mm Senkkopfschrauben nicht platzen.

Die Buchenholzstäbe beziehe ich aus dem Treppenbaugewerbe da diese eine gleich bleibende und überprüfte hohe Qualität haben.

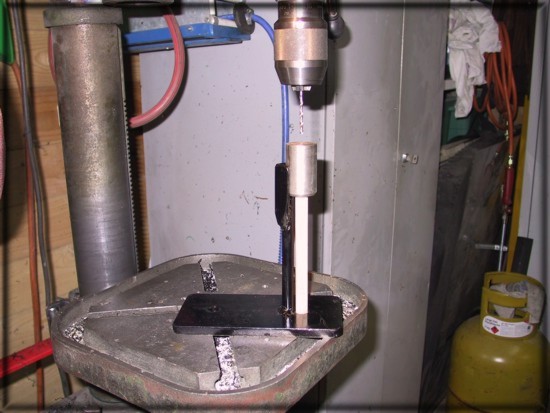

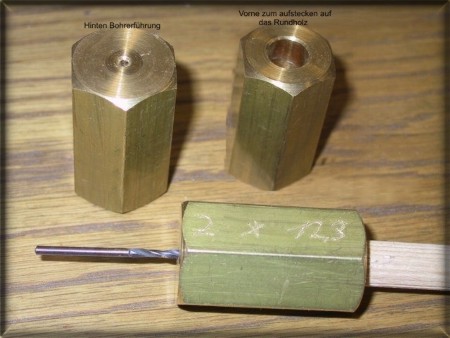

um die Hölzer mittig zu bohren benutze ich eine Bohrvorrichtung in Verbindung einer Bohrhülse.

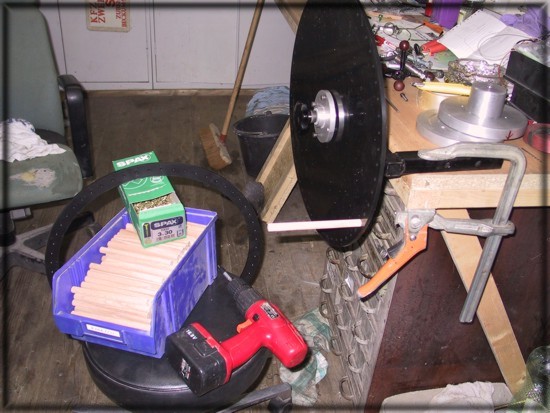

Das Anschrauben der Rundhölzer

Ich bestücke erst die Rückwand und schraube dann den Ring davor. Alle Schrauben werden mit einen voreingestellten Drehmoment festgezogen um ein überdrehen in den Holzstäben zu vermeiden.

Wenn das Rad zusammengeschraubt und ausgerichtet ist, werden die Außen und innen Kanten mit einem Radius versehen um Verletzungen durch scharfe Kanten zu vermeiden.

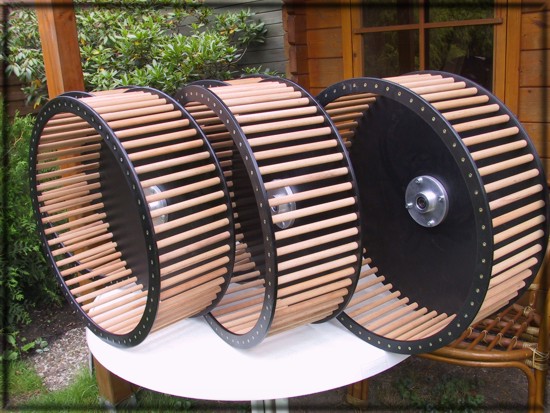

Da ich die Laufräder von Grund auf selber herstelle, kann ich Ihre persönlichen Wünsche verwirklichen.

Egal ob das Rad breiter/ größer oder kleiner werden soll. z.B.
für Streifenhörnchen, Degus, Ratten usw.

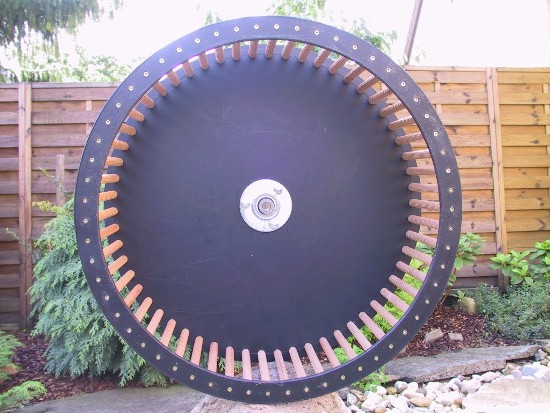

Ein  Laufrad mit 50 cm Ø kostet 100€ plus 7 € Porto
die Laufräder für Degus kosten 60€ plus 7€ Porto

Bei Fragen zum Laufrad

udo-fritsche@web.de

Besuchen Sie auch das Eichhörnchen-Forum
ein interessanter Treffpunkt für Hörnchenhalter

http://www.nexusboard.net/index.php?siteid=6074

Unschlagbares Angebot

die Laufräder für Streifenhörnchen, Degus, Ratten usw. haben einen Durchmesser von 30-43 cm

 sind aus den gleichen Material und mit den gleichen hochwertigen Kugellager ausgerüstet
kosten nur 60 €

Info für Deguhalter!

Es wird immer wieder geschrieben dass Plastiklaufräder für Degus ungeeignet sind da diese zernagt werden und die aufgenommene Plastikpartikel  zu Komplikationen führen kann.
Dem will ich nicht widersprechen.
Aber es darf auf keinen Fall der Begriff Plastik und Industriekunststoff in ein Topf geworfen werden. Der Industrie Kunststoff ist Buch und Schlagfest und wird sogar bei Schutzvorrichtungen an Maschinen eingesetzt um unkontrollierte fort fliegende Teile aufzufangen und den Bediener vor diesen zu schützen. Plastik dagegen ist hart und Spröde und bricht oder Splittert bei Schlag und bei Biegebelastung.

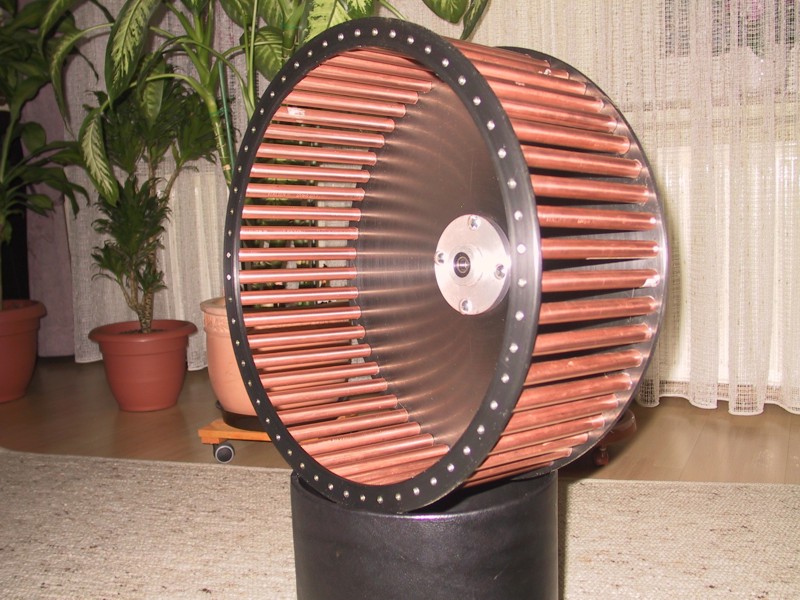

Laufrad-Extrem.

Da einige Tierhalter von Degus berichtet haben das diese immer wieder die Holzstäbe durch knabbern, habe ich auf Wunsch über die Hölzer ein 1,5 mm dünnes hart Kupferrohr geschoben. Eine Bestellung in dieser Ausführung treibt leider den Preis durch den Material kauf und den erheblich größeren Arbeitsaufwand um 50 € bei den großen und um 30 € bei den kleineren Laufrädern in die Höhe.
Hinweis.

Die mit CU überzogenen Stäbe sind nicht zu empfehlen für Laufräder, die für Eichhörnchen benutzt werden sollen. Die Hörnchen laufen wesentlich schneller als Degus im Rad und können sich an den glatten Stäben nicht so gut fest halten. Es ist zwar möglich diese zu benutzen aber die Hörnchen und Degus knabbern die Hölzer von den normalen Laufrädern nicht an/oder durch wenn diese vor Inbetriebnahme mit Speise Öl eingestrichen worden sind. Außerdem wird durch das Einstreichen mit Speiseöl das eindringen und festkleben von Kot und Urin stark vermindert.

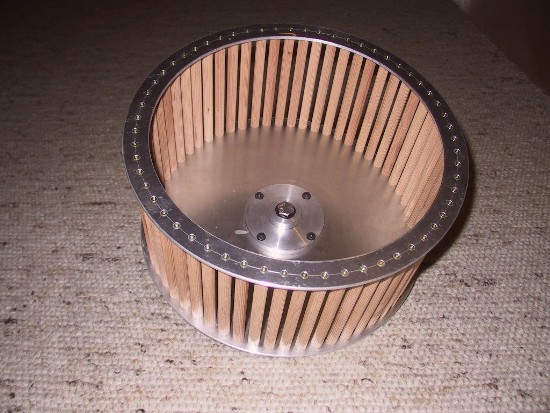

Hier ↓ ein Laufrad nach Kundenwunsch für Degus Laufrad mit 35 cm. Ø

 aus Alu mit verkleinerten Abstand von 5 mm. zwischen den Stäben.

Laufrad mit 35 cm. Ø

Video Degus im Laufrad 350 Ø 5mm Stab abstand.

Degus im Laufrad 2

Degus im Laufrad3

-------------------

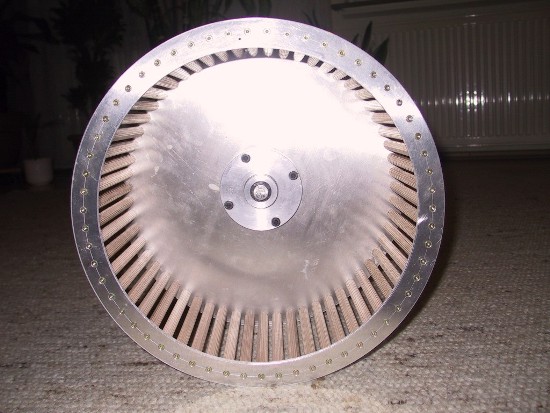

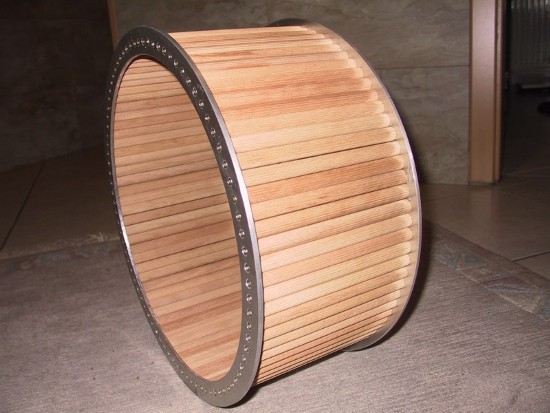

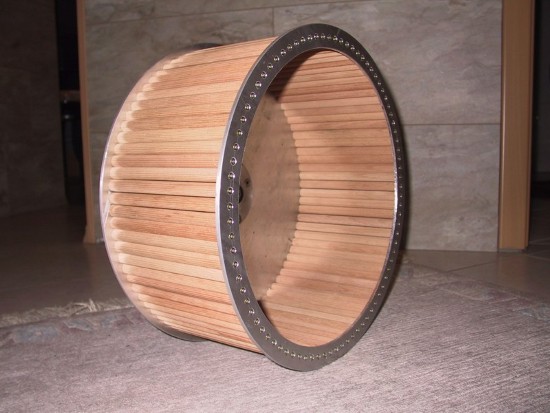

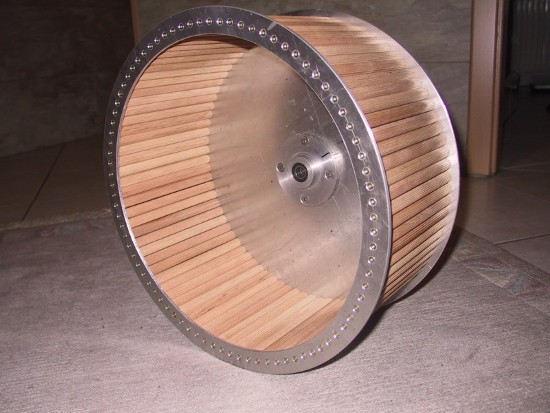

Hier ein weiteres Laufrad nach Kundenwunsch für Degus mit 35 cm. Ø

 aus Alu und verkleinerten Abstand von 1 mm. zwischen den Stäben.


Bemerkung: Es ist selbst bei den knabber freudigen Degus normalerweise nicht nötig die Alu Ausführung zu nehmen, da sich der Bruch und Schlagfeste Industriekunststoff bei reichlich verkauften Laufrädern als Unverwüstlich erwiesen hat.

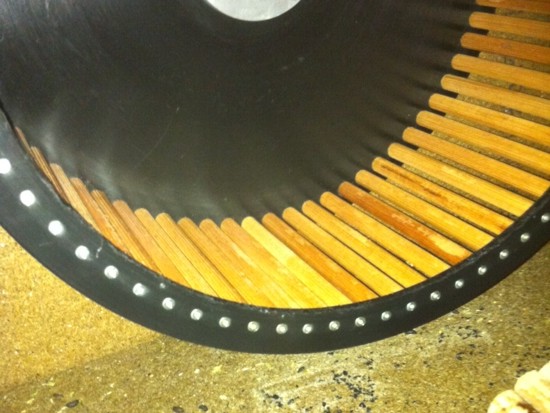

Sollten Ihre Degus es schaffen die Rückwand oder den Stützring aus den Bruch und Schlagfesten Industriekunststoff durch Knabbern zu zerstören, ersetze ich Ihnen das Laufrad nach zuschicken des defekten Rades . Ein versuchsweises leichtes anknabbern am vorderen Ring kommt schon mal vor aber es ist immer nur die Kannte welche für die kurzfristige Fressversuche herhalten musste. Dieser geringfügige verbiss ist aber kein Grund für eine Ersatzlieferung.

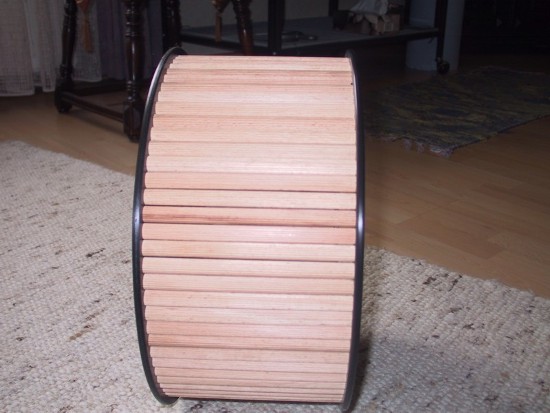

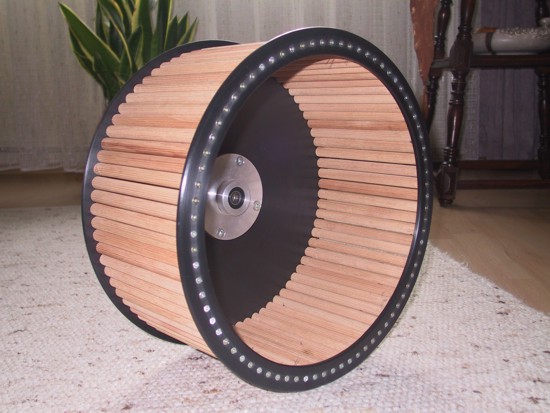

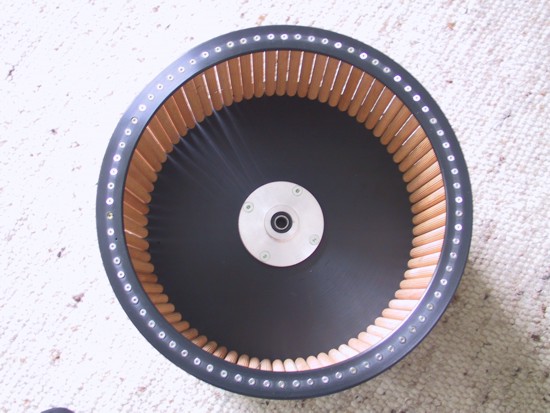

Laufrad für Degus 35 cm Ø mit 1,5 mm Stababstand. Dadurch das die Hölzer selbst eine gewisse Toleranz im Durchmesser haben ist ein geringerer Abstand nur sehr schwer möglich.

Meine Erfahrungen mit Abständen unter 3mm sind folgende. Die Tiere können zwar schön Laufen aber ein umgreifen der Stäbe geht nicht da die Finger beim zugreifen an den anderen Stab hängen bleiben wenn diese zu nahe aneinander sind. Das wiederum führt dazu dass die Tiere meisten wenn das Laufrad von mehreren gleichzeitig benutzt wird bei einen Überschlag im Laufrad  sehr oft herunter purzeln. Ich habe bei abständen von 5 mm noch nie von jemanden Berichtet bekommen das sich sein/seine Degus durch diesen Abstand ein Fuß verletzt hat.

Info zu der verbesserten Lagerung


Es hatte mich schon immer gestört, dass ich genau so wie alle anderen die Laufräder herstellen, diese nur mit einen Kugellager ausgestattet habe obwohl dieses Technisch gesehen nur eine Kompromiss Lösung ist.

Zu Erläuterung für den nicht so Technisch wissenden.
Ein Kugellager hat Herstellungs- bedingt ein gewisses Axialspiel  und dadurch nur einen gewissen Einsatzbereich. Wenn nun ein so kleines Kugellager dann noch außermittig zur Belastung eingesetzt wird, ist dieses nur begrenzt möglich. Unsere Laufräder haben alle egal wer sie anbietet ca. 50 cm Durchmesser und das einseitig angebrachte Lager kann kein kippelfreies Laufen ermöglichen. Übertuscht wird dieses durch das Gewicht vom Laufrad welches das Lager im bereich des Lagerspiels ganz nach unten zieht und somit ein Spielfreien Rundlauf vortäuscht. Eine ungünstige Befestigung des Laufrades kann das leichte schwingen des Laufrads noch verstärken und zu Geräuschendwickelung und einen vorzeitigen verschleiß des Lagers führen. Ich habe jetzt nach langen suchen eine Automatendreherei gefunden die mir die Lagersitze für die Aufnahme von zwei Kugellagern günstig herstellt. Durch die Abnahme einer großen Stückzahl konnte ich diese Verbesserung realisieren ohne das es eine Kostenveränderung  für die Laufräder entstand.

Hinweis: Das heißt nicht, dass die mit einen Lager ausgerüsteten Laufräder schlecht sind!
Nur die neue Generation mit den zwei Kugellagern sind noch besser.

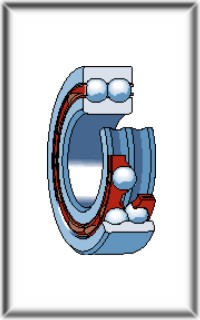

Einreihiges Rillenkugellager

Einreihige Rillenkugellager sind besonders vielseitig verwendbar. Sie sind einfach im Aufbau, selbsthaltend, für hohe bis sehr hohe Drehzahlen geeignet und unempfindlich in Betrieb und Wartung. Axiale Belastbarkeit. Werden Rillenkugellager rein axial belastet, soll die axiale Belastung im Allgemeinen den Wert 0,5 C0 nicht übersteigen. Bei kleinen Lagern (Bohrungsdurchmesser bis etwa 12 mm) und bei den leichten Lagern der Durchmesserreihen 8, 9, 10 und 12 sollte die axiale Belastung auf 0,25 C0 begrenzt bleiben. Zu große Axialbelastungen können eine erhebliche Verringerung der Lagerlebensdauer zur Folge haben Schiefstellung. Einreihige Rillenkugellager können nur bedingt Fluchtungsfehler und Wellendurchbiegungen ausgleichen. Die mögliche Schiefstellung zwischen Außen- und Innenring, bei der noch keine unzulässig hohen Zusatzbeanspruchungen auf das Lager wirken, hängt ab von dem Betriebsspiel im Lager, der Lagergröße, der inneren Konstruktion, den auf das Lager wirkenden Kräften und Momenten Wegen der komplexen Zusammenhänge der Einflussgrößen lassen sich keine allgemein gültigen Werte angeben. Je nachdem, welcher Einfluss überwiegt, sind bei normalen Betriebsverhältnissen meist Schiefstellungen zwischen 2 und 10 Winkelminuten zulässig. Schiefstellungen können in jedem Fall das Laufgeräusch erhöhen und die Lebensdauer reduzieren

Zweireihige Rillenkugellager

Zweireihige  Rillenkugellager entsprechen in der Ausführung den einreihigen Rillenkugellagern. Tiefe Laufrillen und die enge Schmiegung zwischen Laufrillen und Kugeln ermöglichen neben der Aufnahme von Radialbelastungen gleichzeitig auch die Aufnahme von Axialbelastungen in beiden Richtungen. Zweireihige Rillenkugellager finden bei Lagerungen Anwendung, wo die Tragfähigkeit von einreihigen Rillenkugellagern nicht ausreicht. Bei gleichem Bohrungs- und Außendurchmesser sind zweireihige Rillenkugellager nur wenig breiter als einreihige Rillenkugellager, haben aber eine deutlich höhere Belastbarkeit als die einreihigen Lage

Sollte einmal am Laufrad etwas defekt werden sind bei Bedarf alle Teile sowie Holzstäbe (fertig gebohrt), Lager und Lagerträger einzeln von mir zubekommen.

Nachfragen unter udo-fritsche@web.de  Tel:02941/21252

---------------------------------------------
